- Professionele en uitgebreide ééndraadschema.
- Professionele en uitgebreide situatieschema.
- Eventuele verbeteringen en bijkomende info i.v.m. de installatie.
Elektriciteitschema tekenen?
Elektrische plannen voor 250€ ongeacht aantal kringen of m²
Gaat uw installatie gekeurd worden? U moet verplicht een plan van de elektriciteit bij de hand hebben. Het is mogelijk om dit te laten doen door AC Elektroshop. Dit scheelt u een hoop tijd en moeite. AC Elektroshop is opgebouwd door ervaren en erkende elektriciens.
Meestal wordt er een hoge prijs gevraagd voor deze dienst. Er wordt gerekend per m² of zelfs per kring! AC Elektroshop vraagt een transparante en eerlijke prijs voor deze dienst; 250€.
We helpen u graag!
Werking
- Betaling van 250€
- Opsturen van de nodige documenten door uzelf naar info@acelektroshop.be
- Binnen 6 werkdagen heeft u uw nodige documenten in PDF formaat voor de keuring
Als er iets niet duidelijk is mag u ons steeds contacteren.
Wat krijgt u voor deze prijs?
- Professionele en uitgebreide ééndraadschema.
- Professionele en uitgebreide situatieschema.
- Eventuele verbeteringen en bijkomende info i.v.m. de installatie.
Welke documenten moet u ons doormailen?
- grondplan, bouwplan van uw woning (dit hoeft niet als u de huidige schema's van uw huis hebt)
- Foto's van uw elektrokast
- de huidige schema's met aantekeningen van de veranderingen of eventueel een lijst met alle veranderingen dat is aangebracht aan de installatie.
Opmerking: Alles wordt getekend volgens de plannen en aantekeningen wat u heeft gemaild.

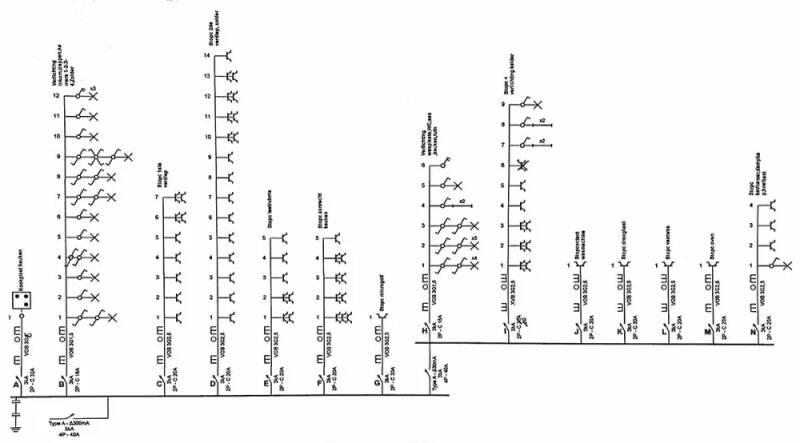

Eendraadschema
De volledige elektrische installatie van uw woning bestaat uit verschillende stroombanen.
Om dit alles duidelijk compact in kaart te kunnen brengen, is er een soort universele taal ontwikkeld in de vorm van een eendraadschema. Dit schema geeft de verdeling van de stroombanen weer met de hulp van een reeks conventionele elektriciteitssymbolen.
Op het eerste gezicht ziet dit er uiteraard onverstaanbaar uit, maar eens u de symbolen begrijpt, wordt alles duidelijk.
Wat staat er allemaal op?
De zekeringkast of schakelkast met de hoofdschakelaar, automatische zekeringen en differentieelschakelaars, en of deze tweefasig of driefasig is. Elke schakelaar in de elektriciteitskast krijgt een letter. Alle elektrische leidingen in deze stroombaan of stroomkring krijgen vervolgens dezelfde letter.
Alle aftakpunten krijgen een nummer.
Op de eendraadschema’s staan ook alle schakelaars, aftakdozen, lichtpunten, stopcontacten, …

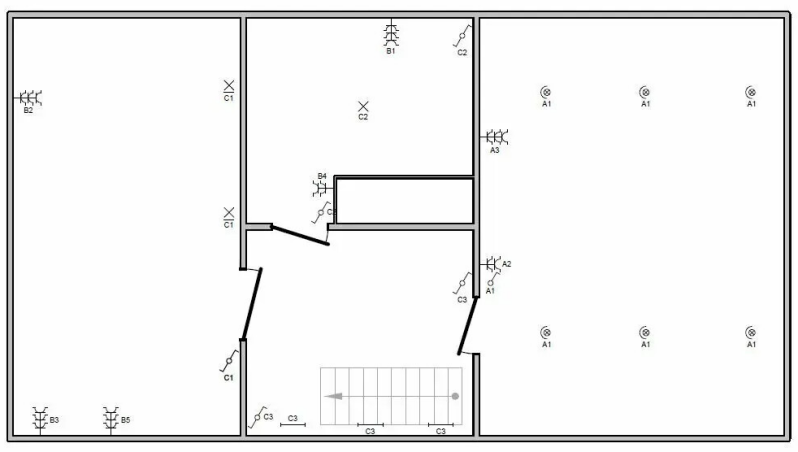

Het situatieschema of situatieplan
Het situatieschema of situatieplan van de elektrische installatie is een grondplan van de woning dat door middel van elektriciteitssymbolen de plaatsaanduidt van de borden, verbindingsdozen, aftakdozen,wandcontactdozen, lichtpunten, schakelaars en gebruikstoestellendie op het eendraadsschema voorkomen.
Dit schema is vaak wat minder compact dan het eendraadschema, maar het is wel wat duidelijker.
Het situatieplan is gebaseerd op het grondplan, bouwplan van uw woning.
INFO
Om je woning te beschermen en je eigen veiligheid te garanderen is het noodzakelijk dat je de elektrische installatie van je woning laat keuren. Zo ben je zeker dat alles op de juiste manier geïnstalleerd en aangesloten is en vermijd je gevaarlijke situaties.
- Veel mensen leggen hun elektrische installatie zelf en worden dan geconfronteerd met het probleem dat ze de eendraad- en situatieschema’s moeten tekenen om hun installatie goedgekeurd te krijgen.
- Voor je elektriciteit gaat leggen moet je een elektriciteitsplan maken dat bestaat uit een ééndraadchema en een situatieschema. Dit schema moet verplicht aanwezig zijn bij de keuring.
- Samen geven de schema’s een duidelijk overzicht van de hele elektrische installatie in een woning.
- Een elektriciteitsplan is een handig hulpmiddel bij de werken die je wilt uitvoeren, omdat het je verplicht om goed te overwegen wat je wil doen en hoe je het wil uitvoeren.
- Een elektriciteitsplan moet ook verplicht aanwezig zijn bij de keuring van de installatie.
- Goed om weten: Elke nieuwe elektrische installatie of elke belangrijke wijziging aan een bestaande installatie moet steeds gecontroleerd worden door een erkend controleorganisme. Een elektriciteitsplan is daarbij verplicht. Meer over zo’n keuring vind je bij ons hoofdstuk over keuring elektriciteit.
Wanneer moet je de elektrische installatie laten keuren?
Bij verkoop van een woning. Als je je woning verkoopt waarvan de installatie dateert van vóór 1 oktober 1981 is een elektrische keuring verplicht. Zo weet de koper waar hij aan toe is: of de installatie veilig is en of er eventueel nog bijkomende werken moeten gebeuren. Het keuringsattest moet steeds bij verkoop voorgelegd kunnen worden.
Na het plaatsen van een nieuwe installatie, of na renovatie.
Na wijzigingen aan de installatie (bv. bij installatie van zonnepanelen).
Bij herkeuring na een afgekeurde installatie.
TIP! Een keuring mag enkel gebeuren door de erkende controleorganismen.
U stuur alle info via mail en daaruit kunnen wij een elektriciteitsplan tekenen, wat je nodig hebt voor uw eigen veiligheid.
De elektrische keuring:
Bij de elektrische keuring is de aanwezigheid van het elektrische dossier in drievoud verplicht.
Het elektrische dossier, bestaande uit het eendraadschema en het situatieschema, geeft een duidelijk overzicht van de elektrische installatie.
Wanneer uw elektrisch dossier opstellen bent u zeker dat de schema’s in overeenstemming zijn met de installatie en voldoen aan alle richtlijnen.
