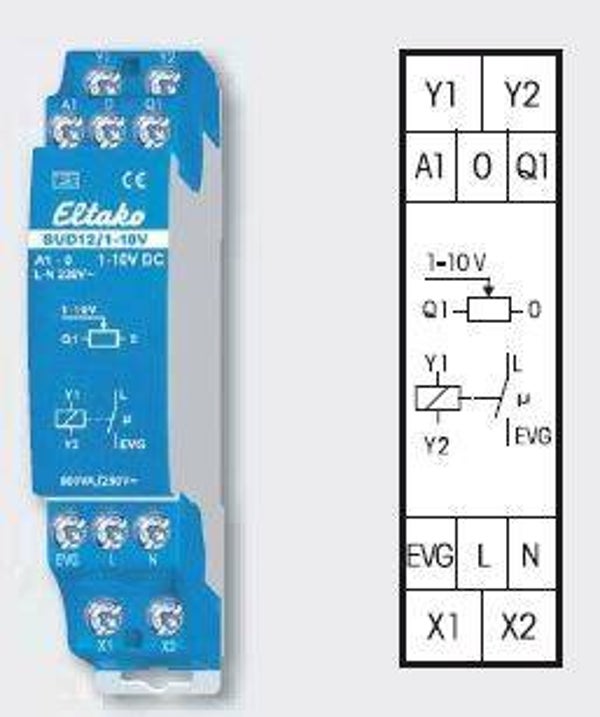

Eltako Stuurmodule SUD12 voor universele dimmers SUD12

Beschrijving:

Aan een analoge uitgangsmodule kan men een SUD12/1-10 V aansluiten voor een of meerdere LUD12
vermogensmodules.
Zo kan men met een stuursignaal van 1 t/m 10V direct dimmen.

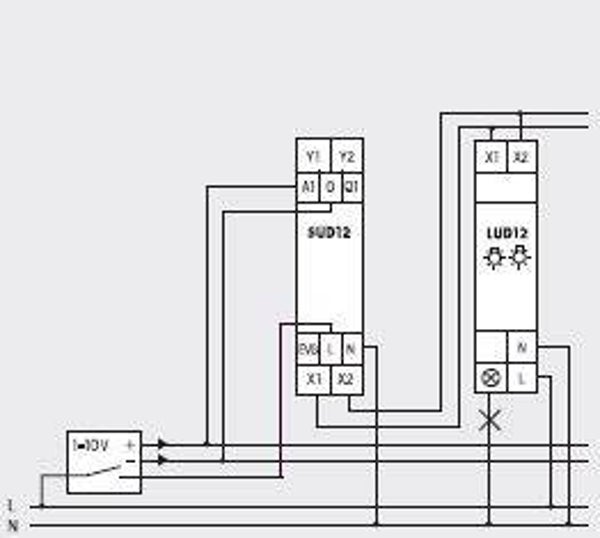

De SUD12 en LUD12 vermogensmodules worden onderling via de klemmen X1 en X2 met elkaar verbonden. Het 1-10 V stuursignaal wordt op de ingangen A1 en 0 aangesloten.
Het in- en uitschakelen van de verlichting gebeurt extern via de L van de SUD12.
